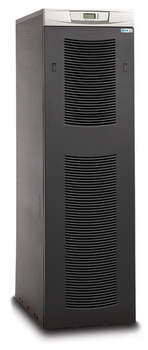

 | | 名称：伊顿9355（8～40KVA） | |  |  | | 伊顿9355UPS 为IT和电力基础设施及企业，医疗，金融和工业的应急系统，提供双转换后备电力和可扩展运行时间电池组，最大运行时间电池组也只需要极小的占用面积，使得9355 UPS成为真正意义上的三相电力保护专家。
伊顿9355（8～40KVA）UPS产品特点：
•密集性设计，内置电池组，内部静态旁路和手动旁路开关，带来真正的减少占地面积和工业领先的密集型解决方案。
•凭借优异的0.9的输出功率因数，能够输出更多的有效功。有效功率因数控制技术，使得输入功率因数达到最高的0.99，通过降低ITHD（输入电流总谐波失真）可以与发电机及其他上游设备有着很好的兼容。
•由于采用高级电源管理（ABM™），后备时间的可靠性得到增强。ABM™采用创新性的三阶段电池充电系统，可以显著延长电池寿命。
•通过采用热同步并联技术提供最高可用性和可靠性，这项技术能够并联4台9355 UPS，以提高容量或提供冗余。
•用户友好的LCD接口与广泛的连接选项，使9355易于使用和安全运行。
•创新技术和设计，让9355成为真正的可持续的解决方案。拥有高系统效率和功率密度，可以为客户节省电费，运输和安装费用，从而显著降低其总拥有成本。
伊顿9355 UPS技术参数表：
|
|
|
通用指标 |
|
额定输出 |
8-15 KVA，0.9 功率因数 |
|
效率 |
高效模式可达98% |
|
可闻噪声 |
<50 DB (A) |
|
输入端 |
|
标称电压 |
400 V（3相输入/输出） ±20% |
|
频率 |
45-65 HZ |
|
功率因数 |
0.99（标称负荷下5% THD(I)） |
|
输出 |
|
可选电压 |
380/400/415 VAC; 50 或 60 HZ |
|
调节 |
±2%，静态 |
|
功率因数 |
0.9（例如：在10 KVA下为9 KW） |
|
电池 |
|
种类 |
免维护VRLA电池 |
|
电池充电 |
高级电池管理（ABMTM） |
|
温度补偿 |
标准 |
|
电池电压 |
384 V（32组） |
|
充电电流 |
3 V（默认），最大 25A |
|
可选项 |
|
|
输出变压器 |
|
|
长寿命电池 |
|
|
热同步联络柜 |
|
|
UPS中心（输入、旁路、配电） |
|
|
X-SLOT 通信连接设备（WEB/SNMP、MODBUS,/JBUS、继电器、热同步） |
|
标志 |
|
认证 |
CE |
|
通信 |
|
X插槽 |
2个通信扩充插槽 |
|
串行端口 |
串行端口 |
|
输入/输出端 |
2/1可编程 |
|
|
|
通用指标 |
|
额定输出 |
20-40 KVA，0.9功率因数 |
|
效率 |
标称负荷下93% |
|
可闻噪声 |
<50 DB (A) |
|
输入端 |
|
输入端 |
400 V（3相输入/输出） |
|
频率 |
45-65 HZ |
|
功率因数 |
0.99（标称负荷下2-5% THDI） |
|
输出 |
|
可选电压 |
380/400/415 VAC; 50 或 60 HZ |
|
调节 |
±2%，静态 |
|
功率因数 |
0.9（例如：在30 KVA下为27 KW） |
|
允许的负载功率因数 |
0.7滞后 – 0.8 超前 |
|
过载 |
150% 1分钟，125% 10分钟，
110% 60分钟（电源可用） |
|
电池 |
|
种类 |
免维护VRLA电池 |
|
电池充电 |
高级电池管理 (ABMTM) |
|
电池标称电压 |
432 V（36X12V, 216 只电池） |
|
电池最高电压 |
507 V (2.35 VPC) |
|
电池最低电压 |
378 V (1.75 /1.67 VPC) |
|
可选项 |
|
|
隔离变压器 |
|
|
选配的长寿命（10年）电池， |
|
|
外置电池柜， |
|
|
X-SLOT 通信连接设备（WEB/SNMP、MODBUS,/JBUS、继电器、热同步）、 |
|
|
并机联络柜 |
|
标志 |
|
认证 |
CE, GOST |
|
质量 |
ISO 9001:2000, ISO14001:2004 |
|
|
|
零件号 |
说明 |
额定功率 |
运行时间（功率因数0.7） |
尺寸（HXWXD） |
重量 |
|
1023411 |
9355-8-N-15-32x9Ah |
8 kVA / 7.2 kW |
15 MIN |
817x305x702 MM |
165 KG |
|
1023412 |
9355-8-N-33-64x9Ah |
8 kVA / 7.2 kW |
33 MIN |
1214x305x702 MM |
280 KG |
|
1023413 |
9355-10-N-10-32x9Ah |
10 kVA / 9 kW |
10 MIN |
817x305x702 MM |
165 KG |
|
1023414 |
9355-10-N-25-64x9Ah |
10 kVA / 9 kW |
25 MIN |
1214x305x702 MM |
280 KG |
|
1023415 |
9355-12-N-8-32x9Ah |
12 kVA / 10.8 kW |
8 MIN |
817x305x702 MM |
165 KG |
|
1023416 |
9355-12-N-20-64x9Ah |
12 kVA / 10.8 kW |
20 MIN |
1214x305x702 MM |
280 KG |
|
1023417 |
9355-15-N-5-32x9Ah |
15 kVA / 13.5 kW |
5 MIN |
817x305x702 MM |
165 KG |
|
1023418 |
9355-15-N-15-64x9Ah |
15 kVA / 13.5 kW |
15 MIN |
1214x305x702 MM |
280 KG |
|
1025061 |
9355-20-N-5-1x9Ah-MBS |
20 kVA / 18 kW |
5 MIN |
1684x494x762 MM |
300 KG |
|
1025062 |
9355-20-N-13-2x9Ah-MBS |
20 kVA / 18 kW |
13 MIN |
1684x494x762 MM |
400 KG |
|
1025063 |
9355-20-N-22-3x9Ah-MBS |
20 kVA / 18 kW |
22 MIN |
1684x494x762 MM |
500 KG |
|
1025064 |
9355-20-N-31-4x9Ah-MBS |
20 kVA / 18 kW |
31 MIN |
1684x494x762 MM |
600 KG |
|
1025065 |
9355-30-N-7-2x9Ah-MBS |
30 kVA / 27 kW |
7 MIN |
1684x494x762 MM |
400 KG |
|
1025066 |
9355-30-N-13-3x9Ah-MBS |
30 kVA / 27 kW |
12 MIN |
1684x494x762 MM |
500 KG |
|
1025067 |
9355-30-N-20-4x9Ah-MBS |
30 kVA / 27 kW |
20 MIN |
1684x494x762 MM |
600 KG |
|
1025795 |
9355-40-N-8-3x9Ah-MBS |
40 kVA / 36 kW |
8 MIN |
1684x494x762 MM |
517 KG |
|
1025796 |
9355-40-N-12-4x9Ah-MBS |
40 kVA / 36 kW |
12 MIN |
1684x494x762 MM |
617 KG |
|
|
|
零件号 |
说明 |
额定功率 |
尺寸（HXWXD） |
重量 |
|
1022561 |
9355-BAT5-64X7AH |
2X32X7 AH |
817x305x699 MM |
195 KG |
|
1022562 |
9355-BAT5-96X7AH |
2X32X7 AH |
1214x305x699 MM |
310 KG |
|
外置电池柜20 - 40 KVA |
|
零件号 |
说明 |
额定功率 |
尺寸（HXWXD） |
重量 |
|
1025169 |
9355-BAT-1X24AH (30 KVA) |
1X36X24 AH |
1684x494x758 MM |
510 KG |
|
1025170 |
9355-BAT-2X24AH (30 KVA) |
2X36X24 AH |
1684x494x758 MM |
870 KG |
