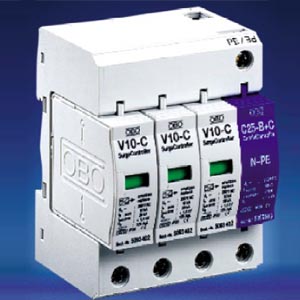

 | | 名称：V10-C+D | |  |  | | | V10-C防雷器功能和应用领域
浪涌保护器V10-C依据IEC61643和IEC60364要求而设计，该装置符合DINVDE0675Part6（Draft11.89）A1、A2,等级C+D级。
V10-C应用于建筑内敏感电子设备的感应雷防护，可以作为雷电防护等级为Ⅲ和Ⅳ级建筑物内的第二级电源线路浪涌保护器，安装于建筑物内LPZ1与LPZ2、LPZ2与LPZ3区交界处之分配电柜内。
如果防雷器由于过载发生损坏，内置断路器将及时动作、中断与电源的连接、同时故障指示显示窗的颜色由绿色变为红色。
V10-C防雷器特性和优点
|
特性 |
使用优点 |
|
金属氧化物压敏电阻 |
防雷器可以应付频繁的动作，寿命长 |
|
带工作状态指示灯 |
使用安全，防雷器的工作状态一目了然 |
|
紧凑型设计 |
节约安装空间 |
|
采用3+1结构 |
适用多种供电系统 |
V10-C防雷器的技术参数
|
型号 |
V10-C/0 |
V10-C/2 |
V10-C/3 |
V10-C/4 |
V10-C/3+NPE |
|
按VDEO675 Part6的分类级别 |
C+D类 |
|
保护模式 |
|
L-PE、N-PE |
L-PE |
L-PE、N-PE |
L-N、N-PE |
|
最大持续工作电压 Uc |
385V~ |
|
雷电保护区 LPZ |
1→2或2→3 |
|
标称放电电流（8/20μs） In |
10KA |
20KA |
30KA |
40KA |
30KA |
|
最大放电电流（8/20μs） Imax |
20KA |
40KA |
60KA |
80KA |
60KA |
|
电压保护水平 Up |
≤1.8KV |
|
响应时间 Ta |
＜25ns |
|
短路耐受能力25KA时的最大后备保险丝 |
125A gl/gG |
|
工作温度范围 |
-40℃至+80℃ |
|
保护等级 |
根据EN50052,固定于35mm的导轨上 |
|
安装方式 |
2.5-35mm2（单股、多股线） |
|
I保护等级 |
IP 20 |
|
连接线截面积 单股/多股/多股软线 |
2.5-25mm2（多股软线，连接端加护套） |
