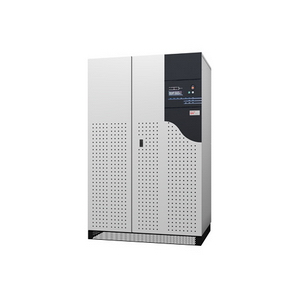

 | | 名称：MGE Galaxy PW 20～200KVA | |  |  | | MGE Galaxy PW 20～200KVA性能与优势
可用性
自动内部旁路
在 UPS 超载情况下或故障时向连接负载提供市电供电
兼容发电机
使用发电机电源时，确保干净、不间断电源以保护设备
可服务性
前面维护
简化安装和维护同时对空间需求达到最小
易管理性
网络管理
提供了通过网络对 UPS 进行远程管理
LCD 图形表示
文本和模拟图显示了操作模式、系统参数和报警。
LED 状态指示灯
借助于视频指示器可以快速了解设备和电源状态。
有声报警
提供有关改变市电和 UPS 条件的通知
总体拥有成本
手动维护旁路
不需要安装外部机械旁路，可降低安装成本。
智能电池管理
通过智能、精确的充电技术获得最佳的电池性能、寿命和可靠性。
输入功率因数校正
通过使用小型发电机和电线连接,使安装费用最少
系统保护
频率和电压调整
可以在不使用电池的情况下修正较差的频率和电压条件，从而提供更高的可用性。
经安全机构的认证
产品经过测试和认证，确保可在规定的环境内与所连接的服务提供商设备共同安全工作。
Galaxy PW 银河系列技术指标
|
UPS额定功率 (kVA) |
20 |
30 |
40 |
50 |
60 |
80 |
100 |
120 |
160 |
200 |
|
主电源输入 |
|
|
输入相数 |
3 相 |
|
输入电压及容限 |
380 V、 400 V、415 V ± 15 % |
|
输入频率及容限 |
50、60 Hz ± 10% |
|
使用THM滤波器时的THDI |
< 4 % |
|
使用滤波器时输入功率因数 |
0.96 |
|
旁路电源输入 |
|
|
输入相数 |
3相 + 中线 |
|
输入电压及容限 |
380 V、400 V、415 V ± 10% |
|
输入频率及容限 |
50、60 Hz ± 10% |
|
负载 |
|
|
输出相数 |
3相 + 中线 |
|
输出线电压 |
380 V、400 V、415 V |
|
输出相电压 |
220 V、230 V、240 V |
|
稳态电压精度 |
± 1 % |
|
输出频率及精度(电池运行时) |
50、60 Hz ± 0.05 Hz |
|
与旁路同步的范围 |
± 0.5 Hz (从0.25 Hz到± 2 Hz可调) |
|
动态电压范围（100%负载跃变时） |
± 2% (含电池运行) |
|
逆变器过载能力 |
165% 1分钟 – 125% 10分钟 |
|
逆变器短路能力Isc Ph/Ph (额定电流倍数) |
4.2 |
2.8 |
2.1 |
2.5 |
2.1 |
3.1 |
2.5 |
2.1 |
2.6 |
2.1 |
|
逆变器短路能力Isc Ph/N (额定电流倍数) |
6.6 |
4.4 |
3.3 |
4 |
3.3 |
5 |
4 |
3.3 |
4 |
3.3 |
|
输出电压失真度THDU（线性负载） |
< 1.5% Ph/Ph, < 2% Ph/N |
|
输出电压失真度THDU （非线性负载） ( 80% Pn ) (1) |
< 2% Ph/Ph, < 3% Ph/N |
|
电池 |
|
|
标准电池 |
密封铅酸电池 |
|
UPS整机特性 |
|
|
输出有功功率(kW) |
16 |
24 |
32 |
40 |
48 |
64 |
80 |
96 |
128 |
160 |
|
整机效率（50%负载时，
精度 ± 1%) |
87.5 |
90.5 |
91.5 |
92.5 |
93 |
91 |
91.5 |
92 |
92 |
92.5 |
|
整机效率（100 %负载时，
精度 ± 1%) |
91.5 |
92 |
91.5 |
93 |
92 |
92.5 |
92 |
91.5 |
92.5 |
92 |
|
满载发热量(2) |
kW |
1.5 |
2.2 |
3 |
3.2 |
4.1 |
5.4 |
7.1 |
8.9 |
10.7 |
14.3 |
|
cal/s |
360 |
530 |
520 |
770 |
980 |
1300 |
1700 |
2130 |
2570 |
3430 |
|
储存温度 |
- 25° C到+70° C |
|
运行温度 |
0° C到35° C (40° C-8小时) |
|
相对湿度 |
95%最大 |
|
运行海拔高度 |
< 1000米，无功率降低 |
|
噪声水平 (dBA) |
58 |
58 |
58 |
60 |
60 |
62 |
64 |
65 |
67 |
68 |
|
, , , , ,
尺寸 (mm) |
宽度 |
715 |
1015 |
1215 |
|
深度 |
825 |
|
高度 |
1400或1900 ± 10 |
1900 ± 10 |
|
重量 (kg) (3) |
450 |
450 |
450 |
490 |
490 |
800 |
800 |
800 |
1200 |
1200 |
|
建议的上线漏电保护电流值 |
1 A |
|
执行标准 |
设计 |
IEC 146 |
|
产品 |
ENV 50091 |
|
安全 |
IEC 950, ENV 50091 |
|
保护 |
IEC 521 (1400 mm机柜: IP21 / 1900 mm机柜: IP20) |
|
EMC |
IEC 62040, ENV 50091 |
